Productos para el tratamiento de aguas

Tratamientos secundarios

Salher estudia, diseña y fabrica tratamientos secundarios con configuraciones muy diversas para ofrecer las depuradoras más adecuadas para cada necesidad

Depuradoras por fangos activos

Depuradoras con lecho móvil (MBBR)

Depuradoras con bio-membranas (MBR)

Depuradoras de lecho bacteriano

Depuradoras especiales

Depuradoras por fangos activos

CVC-OXIDEP-TC

La depuradora por fangos activos de baja carga (aireación prolongada) con medio fijo de alto rendimiento CVC-OXIDEP-TC se suele emplear para tratar las aguas de pequeñas poblaciones y están certificadas según normas EN 12566-3.

Este equipo fabricado en PRFV posee un sistema de aporte de oxígeno y homogenización del licor mezcla a través de un compresor y una parrilla de difusores de burbuja fina en EPDM, un lecho fijo de material plástico para fijación y crecimiento de la biomasa, un sistema de recirculación de fangos activos a través de Airlift y un decantador troncocónico con alimentación central y labio perimetral Thompson. El modelo CHC-OXIDEP es exactamente igual, pero no incluye el decantador troncocónico.

CHC–FS–OXIDEP

La depuradora por fangos activos de baja carga (aireación prolongada) con medio fijo de alto rendimiento y decantador primario CHC–FS–OXIDEP se suele emplear para tratar las aguas de pequeñas poblaciones. Incluye una cámara de decantación primaria para homogeneización del caudal y la eliminación de sólidos gruesos. Este equipo fabricado en PRFV posee un sistema de aporte de oxígeno y homogenización del licor mezcla a través de un compresor y una parrilla de difusores de burbuja fina en EPDM, un lecho fijo de material plástico para fijación y crecimiento de la biomasa, un sistema de recirculación de fangos activos a través de Airlift y un decantador secundario.

El cuadro eléctrico es un elemento opcional, consulte a nuestros expertos acerca de las variaciones y accesorios existentes.

CHC-OXIREC-C

La depuradora por fangos activos de baja carga (aireación prolongada) con decantador, compresor, parrilla de difusores y sistema de recirculación de fangos CHC-OXIREC-C se emplea para tratar las aguas de medianas y grandes poblaciones, en las que elimina de un 80 a un 90% de materia orgánica (DBO5). Este equipo fabricado en PRFV incluye un sistema de aporte de oxígeno y homogenización del licor mezcla a través de compresor y parrilla de difusores de burbuja fina en EPDM, un decantador compacto y un sistema de recirculación de fangos activos a través de bomba sumergida. Esta depuradora incluye el cuadro eléctrico de protección electromecánica y programación.

La depuradora por fangos activos de baja carga (aireación prolongada) con decantador troncocónico, compresor, parrilla de difusores y sistema de recirculación de fangos CHC-OXI-REC-DEC es prácticamente igual a la anterior, pero obtiene unos rendimientos de eliminación de materia orgánica superiores (DBO5 ≥ 90 – 95 %). Esto lo consigue con la incorporación de un decantador troncocónico con alimentación central y labio perimetral Thompson.



Las depuradoras con nitrificación-desnitrificación son tratamientos secundarios por fangos activos de baja carga, con eliminación de nitrógeno por vía biológica (nitrificación – desnitrificación) y proceso de clarificación. Opcional, sistema de eliminación de fósforo.

Encontramos dos modelos que se diferencian entre sí por su proceso de clarificación: la depuradora CHC-OXI-REC-C-ANOX lleva a cabo su proceso de clarificación en una cámara de decantación secundaria en tanque compacto y la CHC-OXI-REC-DEC-ANOX lo hace en un decantador troncocónico independiente.

Ambas están fabricadas en PRFV y sirven para la eliminación de materia orgánica (DBO5  ≥ 90 – 95 %) y la eliminación de nitrógeno y fósforo. Su configuración interna, a excepción de la destinada al proceso de clarificación, se compone de un sistema de agitación de cámara anóxica a través de agitador sumergido con kit de descarga, un sistema de aporte de oxígeno y homogenización del licor mezcla en cámara aerobia, a través de compresor y parrilla de difusores de burbuja fina en EPDM y un sistema de recirculación interna y externa a través de bomba sumergida y kit de descarga. Incluye un cuadro de protección y programación de equipos electromecánicos.

Depuradoras con lecho móvil (MBBR)

CHC-BIO

Los tratamientos biológicos de Salher para la eliminación de materia orgánica mediante lecho móvil (MBBR) consisten en reactores con forma cilíndrica y disposición horizontal o vertical de PRFV.

La tecnología de diseño utilizada es un tratamiento biológico donde la biomasa se fija y crece adherida a soportes móviles, en condiciones de agitación y oxidación adecuadas. Los soportes son de material plástico, de elevada superficie especifica (>500 m2/m3) con densidad próxima a 1g/cm3. La tecnología planteada presenta las siguientes ventajas frente al proceso de fangos activos de baja carga:

  • Gran estabilidad a los procesos de degradación de materia orgánica.
  • Disminución del volumen del reactor biológico para los mismos rendimientos de calidad del efluente de salida exigido.
  • Dimensionamiento de reactores con volúmenes de depósitos y de material de relleno flexibles en función del rendimiento de depuración exigido y la carga actual – futura.
  • Elevada flexibilidad frente a puntas de carga contaminante y presencia de inhibidores, restableciéndose el proceso en solo unas horas.
  • Facilita la decantación secundaria al no precisar recirculación para mantenimiento de la población bacteriana, favoreciendo la ausencia de bulking filamentoso. Posibilidad de trabajar con velocidades ascensionales mayores.
  • Condiciones de control y operación sencillas.

El reactor contará con diferentes disposiciones de cámaras y materiales de relleno en función de exigencias de la calidad del vertido, cargas contaminantes de entrada y caudales de tratamiento:

  • Cámaras de decantación: decantación simple o decantación – digestión (Imhoff).
  • Diferentes cámaras de aireación: aerobio de eliminación de DQO y aerobio de nitrificación.
  • Relleno plástico específico para diferentes cámaras de aireación.

El sistema de aireación permitirá mantener en suspensión el soporte de material plástico (fenómeno de agitación) y aportar el oxígeno necesario (fenómeno de oxidación). Será alimentado a través de soplante de canal lateral, dotado de accesorios: manguito antivibratorio, colector, filtro, manómetro, válvula de seguridad y purga de aire.

El sistema de distribución de aire se realizará mediante parrilla de difusores, ubicados en el fondo del reactor biológico, dispuestos con una configuración especial para favorecer los procesos de aireación y agitación.

La comunicación entre compartimentos se realiza mediante un sistema eficaz, que impide la fijación y salida del material de relleno plástico.

La decantación secundaria se realizará en un decantador clarificador secundario, marca Salher, con forma compacta al reactor o troncocónica, para el fenómeno físico de la decantación. Estará fabricado en PRFV y presentará alimentación central y labio perimetral Thompson con canal de recogida de líquido clarificado.

El control de la planta se llevará mediante un cuadro eléctrico, para protección y mando de los diferentes componentes de la EDAR.

Opcionalmente la planta podrá contar con medidor de oxígeno disuelto.



Modelos de depuradoras con lecho móvil, eliminación nitrógeno y fósforo:

CHC-FS-BIO-DEP, CHC-FS-BIO-DEP-ANOX, CHC-BIO-C, CHC-BIO-TC, CHC-FS-BIO-C, CHC-FS-BIO-TC, CHC-ANOX-BIO-C, CHC-ANOX-BIO-TC, CHC-FS-ANOX-BIO-C y CHC-FS-ANOX-BIO-TC.

    Más información:

    Consulta cualquier duda general o específica sobre estos u otros equipos y soluciones, a nuestros ingenieros.

    Depuradoras con bio-membranas (MBR)

    MBR

    La depuradora con biomembranas CHC-OXI-MBR es un tratamiento secundario mediante biorreactores de membranas (MBR), opcionalmente con eliminación de nitrógeno por vía biológica (nitrificación – desnitrificación). Este tratamiento biológico con separación de biomasa del agua clarificada se realiza mediante membranas de ultrafiltración a presión atmosférica (diámetro nominal de poro < 0.1 µm).

     La CHC-OXI-MBR consigue altos rendimientos en la eliminación de materia orgánica, sólidos en suspensión y amonio (DBO5: 99%; DQO: 95%; N-NH4+ : 82%; SST: 99%; coliformes fecales: 99.9%). Está compuesta por equipos Salher fabricados en PRFV certificados por un organismo externo, con estrictos controles de calidad en su proceso de producción, que además son compactos, modulares, de alta eficacia y fácil instalación y puesta en marcha.

    Las ventajas de instalar esta depuradora, frente a otras depuradoras Salher son:

    • La calidad excepcional del efluente, 100% libre de virus, bacterias y otros patógenos, que puede emplearse para reutilización de aguas, según normativa R.D. 1620/2007.
    • Una reducción del 65 – 75% de la superficie necesaria frente a tecnologías tradicionales. Se elimina el decantador secundario y se disminuye el volumen del reactor biológico.
    • La sustitución del decantador secundario por membranas de ultrafiltración, que es una tecnología perfecta para la separación del agua clarificada y del fango (fracción líquida del licor mixto). Además, se eliminan problemas asociados a la decantación del fango, ya que produce menor cantidad de fangos y de forma más estable.
    • Mayor flexibilidad del sistema frente a puntas de caudal y carga contaminante.
    • Ausencia de olores. No hay problemas de bulking.
    • Alto grado de automatización.
    • Posibilidad de reutilización directa para riego y otras aplicaciones.

     Los elementos incluidos con la compra de una depuradora con biomembranas CHC-OXI-MBR son los siguientes:

    • El MBR, que consiste en un conjunto de módulos de ultrafiltración montados en bastidor con parrilla de difusores y colector de salida de permeado y con dos bombas (1+1) de aspiración de permeado. Además, incluye un sistema de limpieza de membranas.
    • El reactor biológico, es un depósito vertical de PRFV que se compone de 2 (1+1) compresores / soplante de émbolos rotativos con cabina de insonorización, una parrilla de difusores, una bomba de alimentación al MBR para la recirculación y una bomba de extracción de fangos.
    • Cuadro eléctrico + autómata.
    • Supervisión de la instalación y puesta en marcha en territorio nacional.
    • Documentación: planos, manuales y certificados.

    También se puede suministrar el tratamiento mediante biorreactores de membranas (MBR), en obra civil, con equipos por separado y proyectos. Hablamos de nuestra referencia OXI-MBR que tiene exactamente las mismas ventajas y características de la opción de depuradora compacta, pero además incluye el diseño y proyecto de la obra civil necesaria, el asesoramiento técnico en obra, con dirección de obra opcional y la puesta en marcha para ajuste de los equipos Salher.

    Depuradoras de lecho bacteriano

    IMH-LBR-TC

    La depuradora por filtro biológico o lecho bacteriano recirculado IMH-LBR-TC es un equipo de PRFV con resinas ortoftálicas para la eliminación de un 85 – 90% de materia orgánica (DBO5), un 90% de sólidos en suspensión (SS).

    Estas depuradoras concentran en su interior un tratamiento primario mediante decantación – digestión (tanque Imhoff) y un tratamiento secundario mediante filtro biológico recirculado con alimentación a través de distribuidor móvil (brazo rotativo), sistema de evacuación en parte inferior y ventilación natural. El material de relleno es plástico con elevado índice de huecos (95%) y elevada superficie específica (140 m2/m3). El pozo de bombeo de estas depuradoras se emplea como alimentación al filtro biológico e incorpora una bomba con sistema de regulación de nivel.

    Además, la depuradora por lecho bacteriano recirculado incluye un decantador secundario troncocónico con alimentación central y labio perimetral Thompson, un sistema de extracción de fangos y envío a cámara de digestión del tanque Imhoff compuesto por bomba sumergible con sistema de extracción a través de autoacoplamiento y un sistema de recirculación de parte o el total del agua tratada para aumentar el rendimiento del sistema.



    CVC-D

    El grupo depurador vertical con cámaras de decantación – digestión, filtro biológico y cámara de grasas CVC-D es un equipo de PRFV con resinas ortoftálicas para la eliminación del 70 – 80 % de materia orgánica (DBO5) y del 65 – 70 % de sólidos en suspensión (SS). Este conjunto de tratamientos incluye cámaras de decantación, digestión, filtro biológico y separación de flotantes con un material de relleno plástico de elevado índice de huecos (95%) y elevada superficie específica (140 m2/m3).

     El grupo depurador horizontal con cámaras de decantación – digestión y filtro biológico CHC-D es un equipo de PRFV con resinas ortoftálicas para la eliminación del 65 – 70 % de sólidos en suspensión y del 70 – 80 % de materia orgánica (DBO5). En este caso, el conjunto incluye un tratamiento primario mediante decantación –digestión, un tratamiento secundario mediante filtro biológico con material de relleno plástico de elevado índice de huecos (95%) y elevada superficie específica (140 m2/m3).

    También entre nuestras depuradoras de lecho bacteriano encontramos el grupo depurador horizontal con cámaras de decantación – digestión, filtro biológico y decantador secundario CHCD-D, un equipo de PRFV con resinas ortoftálicas que sirve para la eliminación del 80% de sólidos en suspensión y del 70-80 % de materia orgánica (DBO5). Esta opción de depuración contiene un tratamiento primario mediante decantación – digestión, un tratamiento secundario mediante filtro biológico, un decantador secundario compacto, todo ello con material de relleno plástico de elevado índice de huecos (95%) y elevada superficie específica (140 m2/m3).

    Por último, el filtro biológico o lecho bacteriano con referencia CVC-FB es un equipo de PRFV con resinas ortoftálicas que se emplea para la eliminación del 80-90% de materia orgánica DBO5. En su interior se encierra un tratamiento secundario mediante filtro biológico con material de relleno plástico de elevado índice de huecos (95%) y elevada superficie específica (140 m2/m3).

    Depuradoras especiales

    En Salher desarrollamos soluciones a medida para cubrir todas las necesidades de nuestros clientes. Por ello, diseñamos y fabricamos depuradoras portátiles y contenerizadas y depuradoras modulares con tanques de placas.

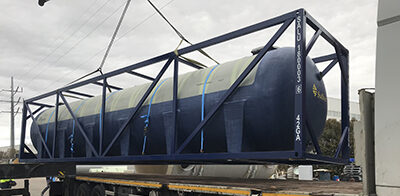

    Las primeras son depuradoras portátiles y contenerizadas en superficie o enterradas totalmente compactas para un fácil transporte e instalación. Están diseñadas y fabricadas por Salher para la eliminación de materia orgánica (DBO5) en casos en los que la instalación corriente de la planta de depuración de aguas no sea posible. Son equipos fabricados en PRFV con resinas ortoftálicas y se contenerizan en envolvente estándar de 20 o 40 pies. En su interior, se puede instalar cualquiera de los sistemas de tratamiento de Salher: fangos activos de baja carga, lecho móvil o biomembranas. Además, incluyen la posibilidad de alojar un compartimento técnico para cuadro eléctrico y maquinaria.

    Las depuradoras modulares con tanques de placas se emplean en el tratamiento de aguas residuales urbanas e industriales para grandes caudales. Son sistemas mixtos de tratamiento que consisten en tanques modulares compuestos de placas de alta resistencia mecánica y química, fáciles de transportar e instalar en cualquier parte del mundo gracias a su modularidad. Cuando se requiere este tipo de depuradora, Salher ofrece además la ingeniería de diseño, implantación, instalación y la dirección de obra.

    Más información:

    Consulta cualquier duda general o específica sobre estos u otros equipos y soluciones en depuración de aguas, a nuestros ingenieros.
